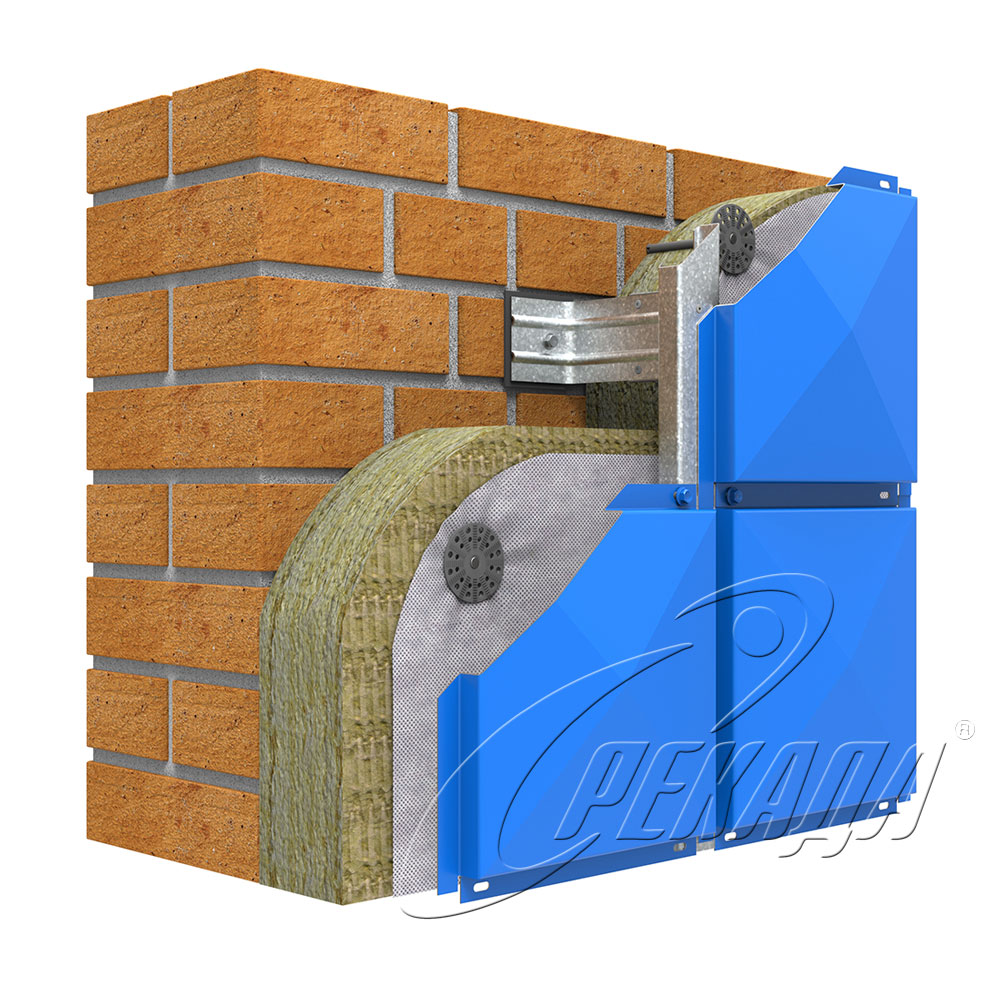

Металлокассеты (фасадные металлические панели) — современный экономичный материал, предназначенный для обустройства вентилируемых фасадов зданий. Вентилируемый фасад из металлокассет является популярным аналогом алюминиевых композитных панелей. Поскольку композит относительно дорог, то логична его замена на оцинкованную сталь, которая вдвое дешевле. По стилю вентилируемый фасад из металлокассет олицетоваряют архитектурный хай-тек. Металлокассеты из оцинковки используются для облицовки магазинов, павильонов, техцентров, строений офисно-административного назначения.
Финишным слоем металлической фасадной панели снаружи является полимерное покрытие (PVDF, полиэстер и др.) различных цветов, а с обратной стороны — защитный лак. Толщина слоёв с каждой стороны варьируется от 25 до 50 мкм, в зависимости от применяемых полимеров. Для фасадных металлокассет, как правило, используются листы толщиной 0,7 или 1,2 мм. Удельный вес, соответственно, составляет 5,7 кг/ м.кв. и 9,62 кг/ м.кв. Оцинковка, в отличие от алюмокомпозита, относится к группе негорючих материалов, что является вторым после цены основным её преимуществом.
Наименование облицовочного материала: СТАЛЬНОЙ ОЦИНКОВАННЫЙ ЛИСТ полимерное покрытие PE и PVDF |
Параметры | Комментарии |
---|---|---|
Вес, кг/ м2 | 5,49 | Для толщины стали 0,7 мм |
Размер, длина*ширина*толщина, мм | L*1250*0,7 | |
Группа горючести | НГ | |
Толщина покрытия, мкм | ||
Плотность полимерного покрытия, г/ м2 | > 220 | |
Предель текучести покрытия, Н/ мм2 | 270-320 | |
Временное сопротивление разрыву, Н/ мм2 | 360-420 | |
Относительное удлинение, % | > 20 | |
Отражающая способность, % | 30-40 | |
Испытание на изгиб | Радиус закругления не > 1,0 толщины | Без видимых изменений |
Стойкость к воздействию соляного тумана | > 200 часов |
Наименование облицовочного материала: СТАЛЬНОЙ ОЦИНКОВАННЫЙ ЛИСТ порошковое термореактивное покрытие |
Параметры | Комментарии | |
---|---|---|---|
Вес, кг/ м2 | 5,7 | Для толщины стали 0,7 мм | |
Размер, длина*ширина*толщина, мм | L*1250*0,7 | ||
Группа горючести | НГ | ||
Толщина покрытия, мкм | 60-80 | > 60 по ISO 2360:2003 |
|
Адгезия, балл | 1 | < 1 по ГОСТ 15140- 78 |
|
Прочность покрытия при ударе, см | 50 | > 50 по ГОСТР 53007-2005 |
|
Эластичность при чашеобразном изгибе, мм | 6,52 | > 5 по ISO 1520:1999 |
|
Эластичность покрытия при изгибе, мм | 5 | > 5 по ISO 1519:2002 |
|
Твердость покрытия по Бухголцу | 95 |
|
